Приборы предназначены для измерения тока и напряжения в сетях постоянного тока судовых энергетческих установок, а также для работы в тяжелых условиях эксплуатации на предприятиях различных отраслей промышленности.
Приборы также могут использоваться для измерения неэлектрических велечин, преобразованных в сигналы постоянного тока или напряжения. По заявке заказчика приборы могут быть отградуированы в единицах любых физических величин.

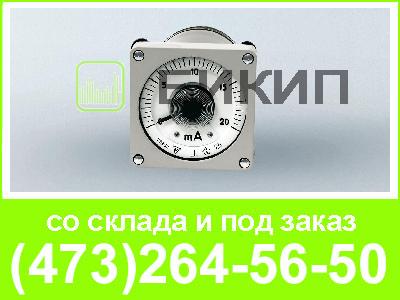

Параметры амперметров и вольтметров постоянного тока М1420.1 (М1420):
- по току: 250 мкА ÷ 7,5 кА;- по напряжению: 3 ÷ 1000 В;
- ОТК;- Морской Регистр;- Речной Регистр;- Приемка заказчика (для приборов М1420).
Условия эксплуатации | |
диапазон рабочих температур | от -10 °С до +55 °С |
относительная влажность воздуха | 98% при 35 °С |
Приборы вибро- и ударопрочные, выполнены в корпусе брызгозащищенного исполнения; IP54. | |
Класс безопасности |
|
приборы в атомном исполнении с приемкой УО Концерна "Энергоатом" могут применяться в системах, соответствующих классу безопасности 2 по ОПБ 88/97. |
|
Время установления показаний | не более 3 с |
Длина шкалы | 110 мм |
Угол шкалы | 230° |
Средний срок службы | 20 лет |
Гарантийный срок эксплуатации |
2 года |
Масса | 1,1 кг |
Габаритные размеры | 80х80х126 мм |
Условия эксплуатации | |
диапазон рабочих температур | от -40 °С до 55 °С |
относительная влажность воздуха | 100% при +50 °С |
cредний срок службы | 25 лет |
гарантийный срок эксплуатации | 5 лет |
Остальные технические параметры прибора М1420 соответствуют техническим параметрам прибора М1420.1
Диапазон измерений
Приборы могут быть изготовлены с симметричной шкалой, с нулевой отметкой внутри диапазона (кроме миллиамперметров).
Таблица 1. Диапазоны измерений амперметров
Диапазоны измерений | Подключение |
250 - 0 - 250**; 0 - 500** мкА 0 - 5; 0 - 20; 0 - 4 - 20 мА 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20 А |
непосредственное |
0 - 30; 0 - 50; 0 - 75; 0 - 100; 0 - 150; 0 - 200; 0 - 300; 0 - 500; 0 - 750 А 0 - 1; 0 - 1,5; 0 - 2; 0 - 3; 0 - 4; 0 - 5; 0 - 6; 0 - 7 кА |
с наружным шунтом* 75 мВ |
* - шунты в комплект поставки не входят; амперметры, подключаемые с наружным шунтом, как правило, градуируются и поставляются с калиброванными проводами сопротивлением 0,035 Ом; по предворительному согласованию амперметры могут быть отградуированы для работы с другими соединительными проводами; в этом случае соединительные провода в комплект не входят;
** - для приборов М1420
Таблица 2. Диапазоны измерений вольтметров
Диапазоны измерений | Подключение |
0 - 3; 0 - 5; 0 - 7; 0 - 10; 0 - 15; 0 - 30; 0 - 50; 0 - 75; 0 - 100; 0 - 150; 0 - 250; 0 - 300; 0 - 400; 0 - 450; 0 - 500; 0 - 600; 0 - 750; 0 - 1000 В | непосредственно |
