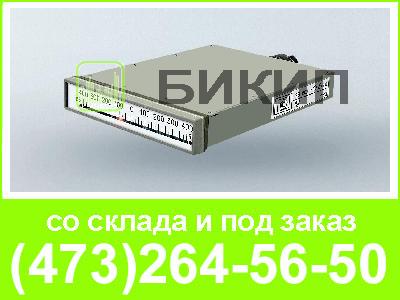

Амперметры ЭА1603 и вольтметры ЭВ1603 предназначены для измерения постоянного тока и напряжения постоянного тока. Приборы узкопрофильные, оптоэлектронные, с дискретно-аналоговым отсчетным устройством. Приборы изготавливаются в горизонтальном или вертикальном исполнении и могут устанавливаться на пультах и щитах с любым углом наклона к горизонту
Приборы могут работать с первичными преобразователями не электрических величин, преобразованных в сигналы постоянного тока и напряжения. По заявке заказчика приборы могут быть отградуированы в единицах физических величин, измеряемых преобразователями. Приборы предназначены для замены электромеханических приборов М1737 и М1738, имеют те же габаритные и присоединительные размеры.
Модификация.
Приборы, имеющие выходную колодку, предназначены для замены электромеханических приборов М1737 и М1738, имеют те же габаритные и присоединительные размеры. Также выпускаются приборы, имеющие выходной разъем типа 2РМДТ18КПЭ4Г5В1В.
Приборы могут изготавливаться с симметричной шкалой с нулевой отметкой внутри диапазона.
Таблица 1. Диапазоны измерений.
Тип прибора | Диапазоны измерений |
амперметр | 0 - 0,2; 0,2 - 0 - 0,2; 0 - 5; 5 - 0 - 5; 0 - 20; 20 - 0 - 20; 4 - 20 мА |
вольтметр | 0 - 75; 75 - 0 - 75 мВ; 0 - 1; 1 - 0 - 1; 0 - 5; 5 - 0 - 5; 0 - 10; 10 - 0 - 10; 2 - 10 В |
Класс точности: 1,0
Приборы не имеют дополнительных погрешностей, возникающих от наклона, влияния внешнего магнитного поля, близости других аналогичных приборов или ферромагнитных щитов, воздействия однокомпонентной вариации, повышенного атмосферного давления и времени работы.
Исполнение.
Приборы изготавливаются в горизонтальном или вертикальном исполнении и могут устанавливаться на пультах и щитах с любым углом наклона к горизонту.
диапазон рабочих температур | от -10 °С до +50 °С |
относительная влажность воздуха | 95% при 35 °С |
приборы ударопрочные, вибро- и сейсмоустойчивые, выполнены в корпусе брызгозащищенного исполнения. | |
напряжение питания |
|
потребляемая мощность | не более 3 ВА |
масса | не более 1,5 кг |
габаритные размеры | 160х30х260 мм |
средний срок службы | 25 лет |
гарантийный срок эксплуатации | 5 лет |
