Предназначен для измерения температуры жидких, газообразных и сыпучих веществ, а также твердых тел.
При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать термопреобразователи по длине для размещения рабочего спая в требуемой зоне измерения.
Термопреобразователь выдерживает один цикл изгиба на угол 180° вокруг цилиндра диаметром, равным пятикратному диаметру d.

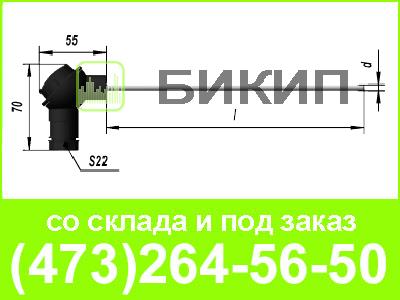

Конструктивное исполнение с -00 по -199 определяет размеры датчика, дополнительный номер исполнения с .01 по .06 определяет тип, материал защитной арматуры, температуру и изоляцию спая.
Технические характеристики | ТХА 0007 | ТХК 0007 |
Диапазон измеряемых температур, °C | -40…+800 | -40…+600 |
Номинальная статическая характеристика (НСХ) | ХА(К) | ХК(L) |
Класс допуска | 2 | |
Показатель тепловой инерции, с | 0,5 ... 10 | |
Степень защиты от пыли и воды | IP54 | |
Материал защитной арматуры | Ст.12Х18Н10Т Ст.ХН78Т | Ст.12Х18Н10Т |
Исполнение рабочего спая | изолирован, не изолирован | |
Диапазон условных давлений, МПа | 0,5...2,0 | |
Устойчивость к вибрации | группа исп. N2 | |
Вид климатического исполнения | У2, Т2 |
